    HC-S3/HC-S5机械手控制系统端口定义及接线图说明

    [ 发布日期：2021-08-30 ] 来源: 【打印此文】 【关闭窗口】

    HC-S3/HC-S5为标准系列注塑机械手控制系统，机械手控制系统都配备了主控制板与I/O板。

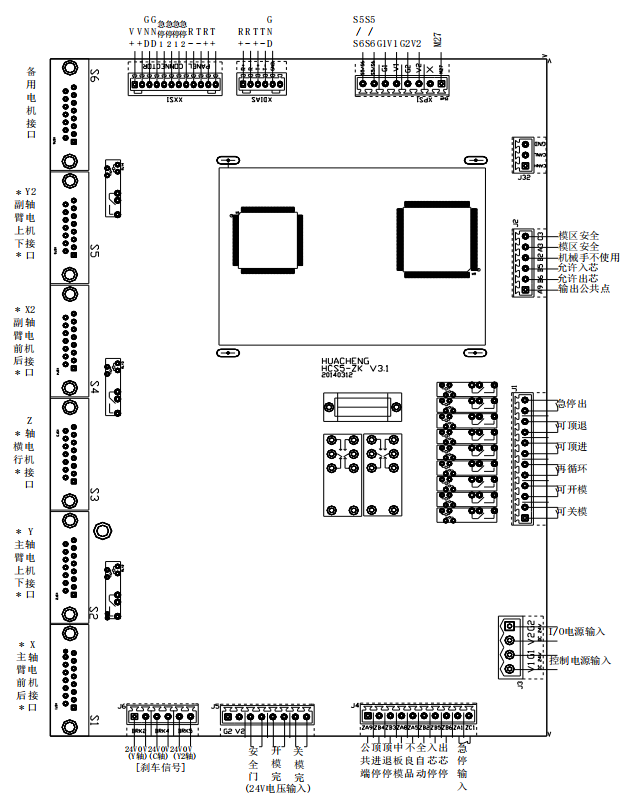

    HC-S5机械手控制系统的主控制板的端口定义：

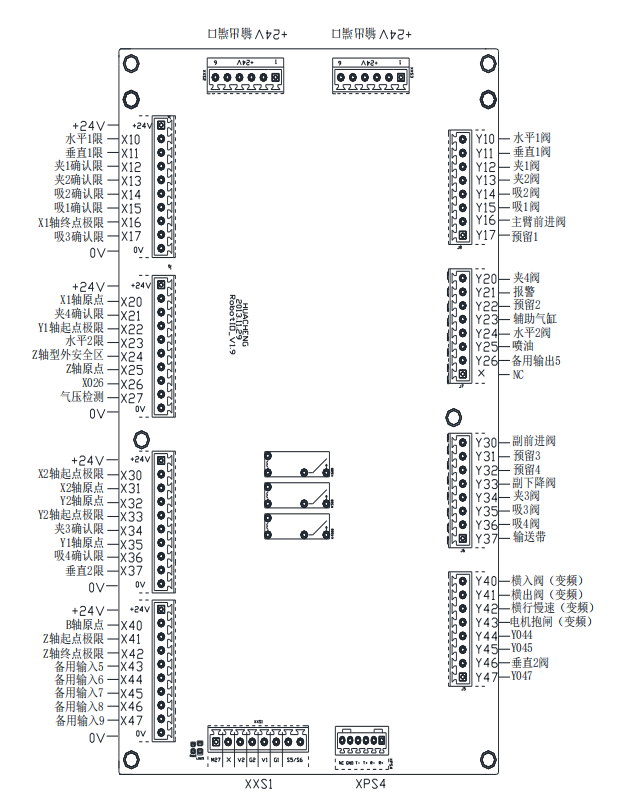

    HC-S5 I/O板端口定义：


    备注：输入、输出信号均为NPN型，OV信号有效。极限为常闭点，其他为常开。

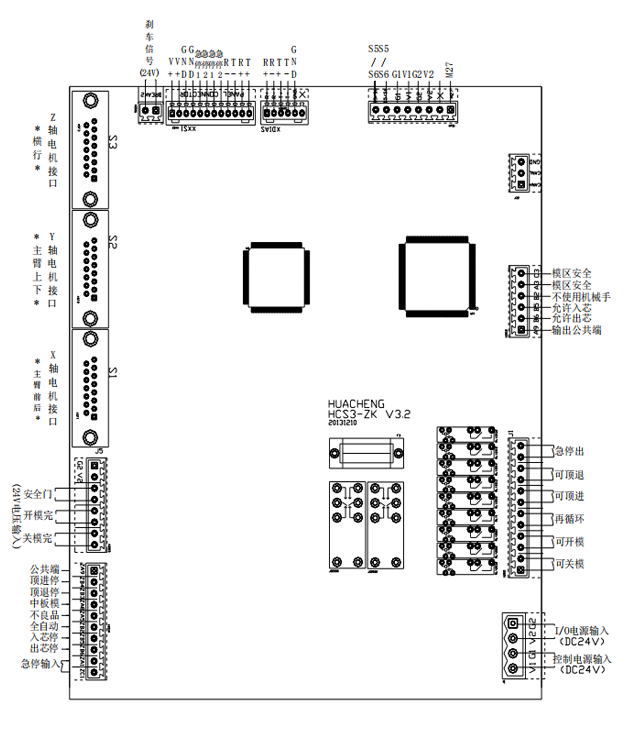

    HC-S3主控制板的端口定义：

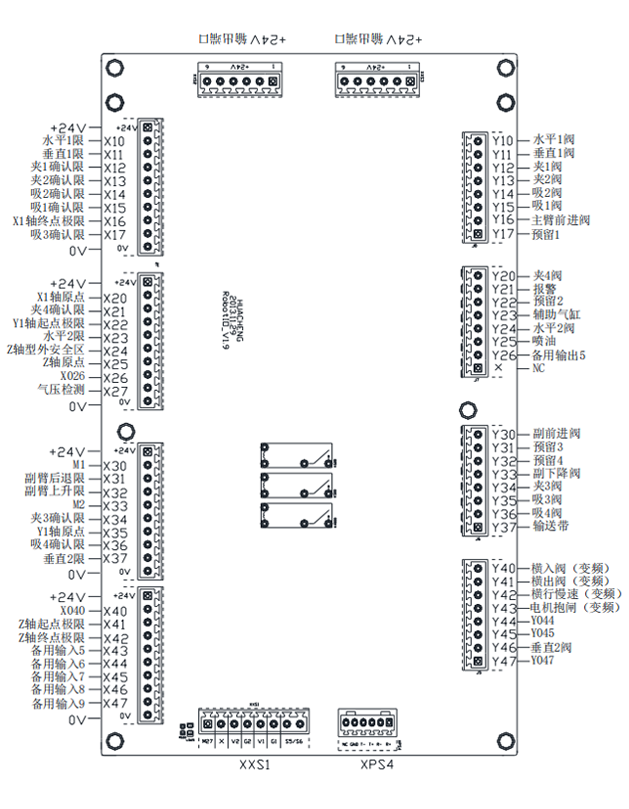

    HC-S3 I/O板端口定义：


    备注：备用输入、备用输出的详细用法请详询技术支持，M1、M2为电动调位使用。


    HC-S3/HC-S5主控制板与I/O板的接线图如下：



    控制面板与主控制板的接线端子线序图：
