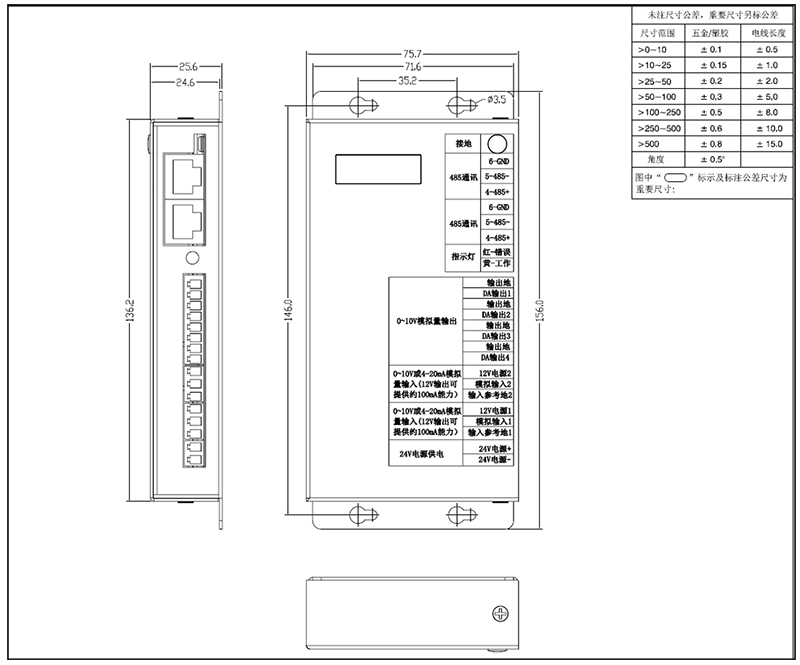

15vip太阳集团模拟量板外观尺寸：
端口定义：
接地 | 接大地 |
485通讯 | 6-GND |
5-485- | |
4-485+ | |
485通讯 | 6-GND |
5-485- | |
4-485+ | |
指示灯 | 红-错误 |
黄-工作 | |
0~10V模拟量输出 | 输出地 |
DA输出1 | |
输出地 | |
DA输出2 | |
输出地 | |
DA输出3 | |
输出地 | |
DA输出4 | |
0-10V或4-20mA模拟量输入(12V输出可提供约100mA能力） | 12V电源2 |
模拟输入2 | |
输入参考地2 | |
0-10V或4-20mA模拟量输入(12V输出可提供约100mA能力） | 12V电源1 |
模拟输入1 | |
输入参考地1 | |
24V电源供电 | 24V电源正 |
24V电源负 |
